问题描述:

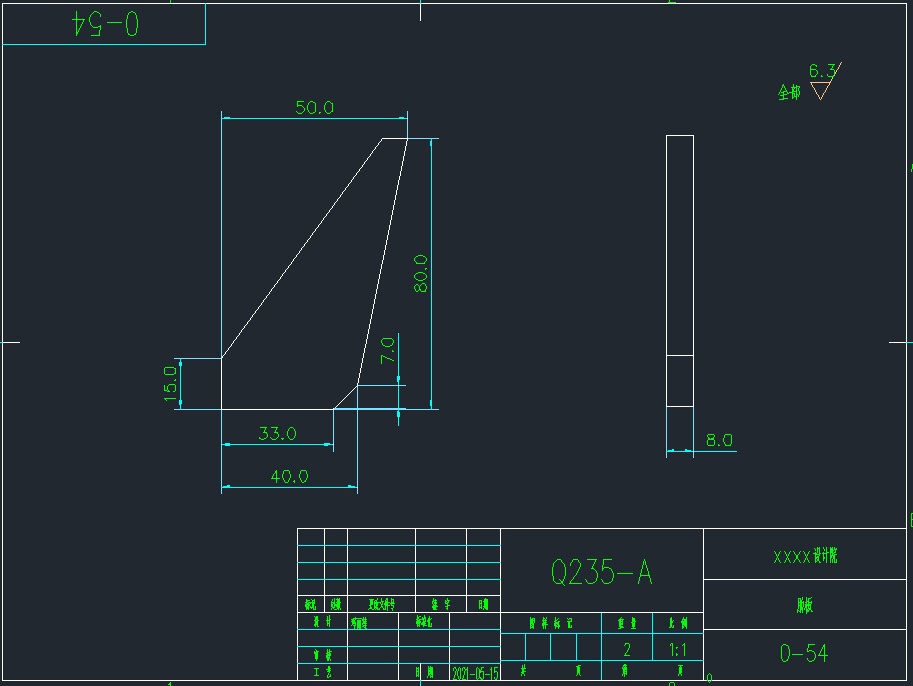

使用CAD平台,在设计工作中,一些工程师们为了快速交图,没有修改图形到相应的尺寸大小,而是直接将标注文本进行修改。那么如何快速找出被修改过文本的标注呢?
步骤指引:

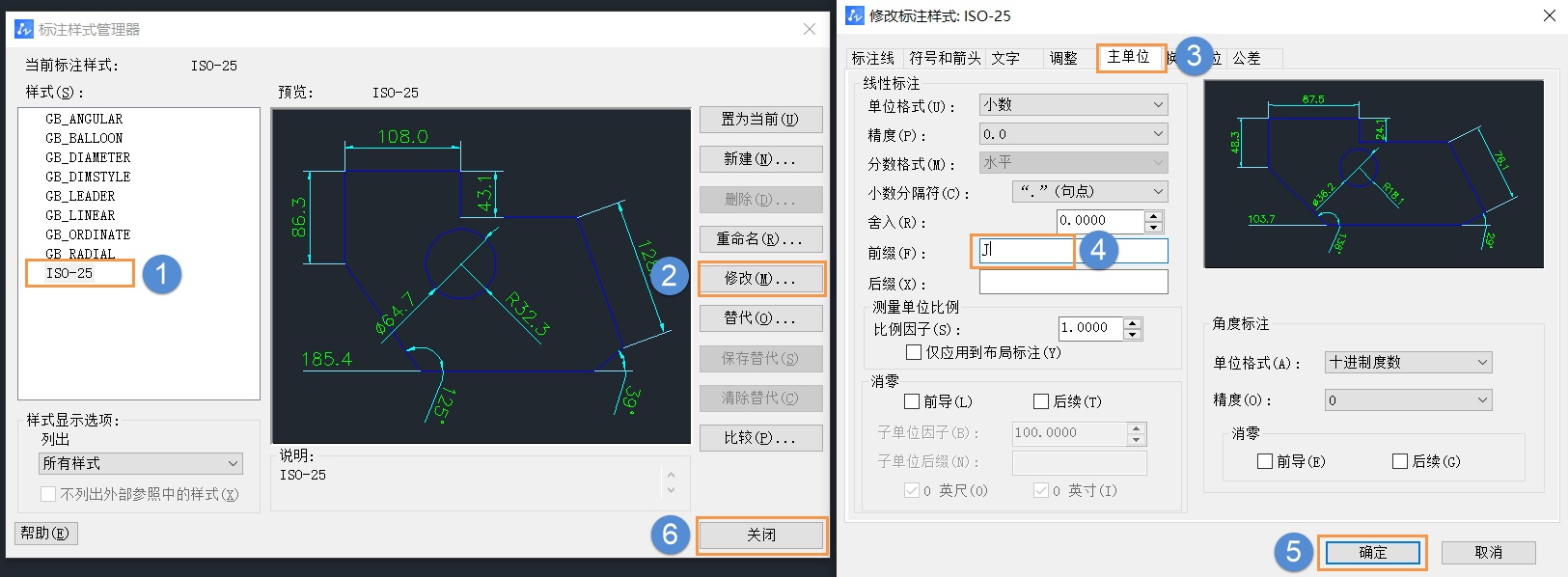

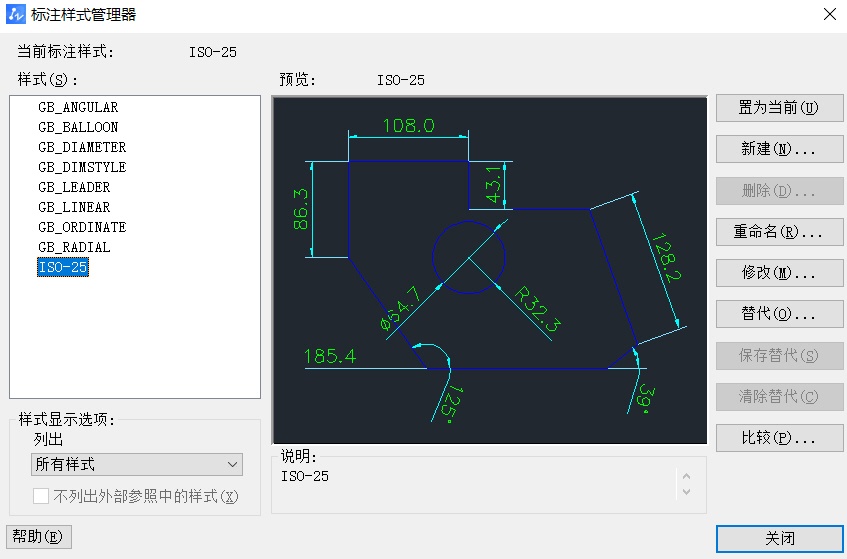

- 点击菜单【格式-标注样式】(【DIMSTYLE】命令),打开标注样式对话框。
- 选中标注所使用的标注样式,点击【修改】。选中【主单位】,在【前缀】对话框中输入一个字符用来进行标记。点击【确定】,【关闭】,退出设置。

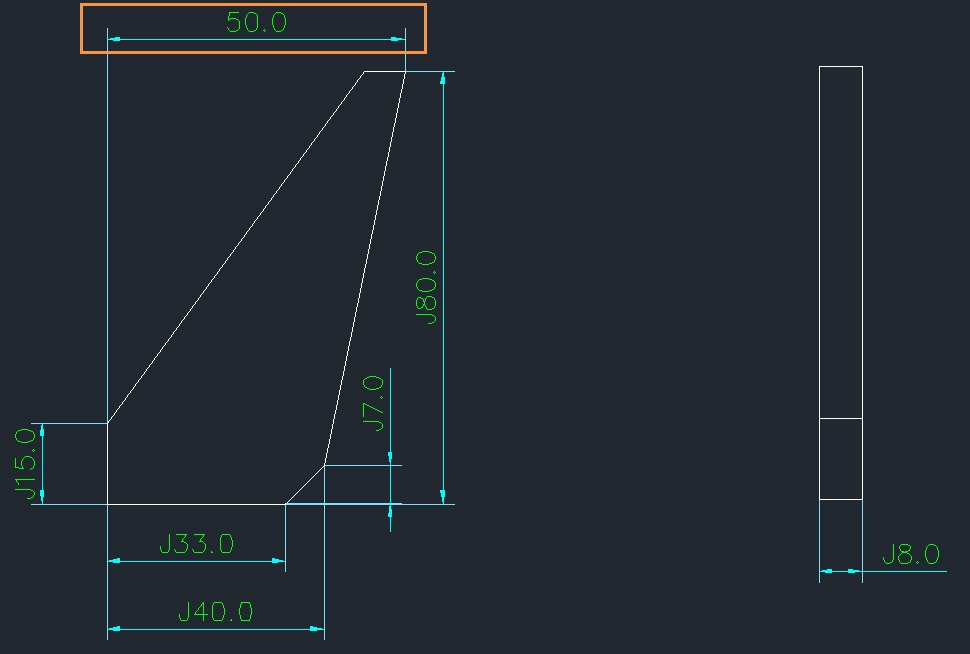

- 此时,在绘图区域中,所有实际尺寸的标注(也就是未被修改过文本的标注)前面都添加了一个用来进行标记的字符,而被认为修改过文本的标注则没有此前缀标记。通过此方法,可以快速找出被修改过文本的标注。
