问题描述:

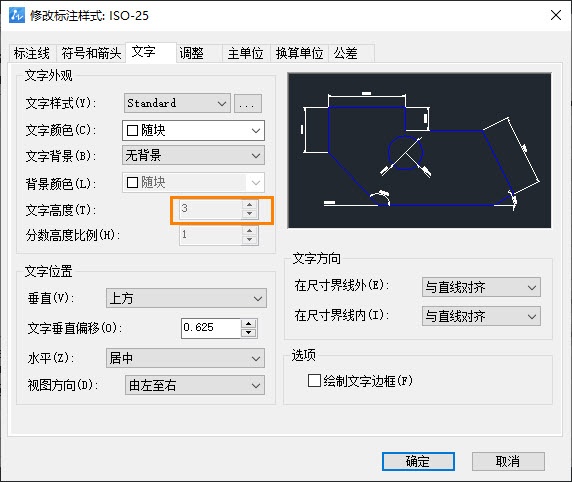

  • 标注样式里【文字】选项卡中【文字高度】无法修改。
  • 使用单行文字【DTEXT】命令时,不提示输入文字高度。



原因分析

如果【字体样式】设置里的【文本高度】大于【0.0】,将自动为文字样式设置高度;

如果设置为【0.0】即可对文字进行局部高度设置(可在标注样式中进行文字高度设置,或输入【dtext】命令设置文字高度)。

视频指引:

解决方案:

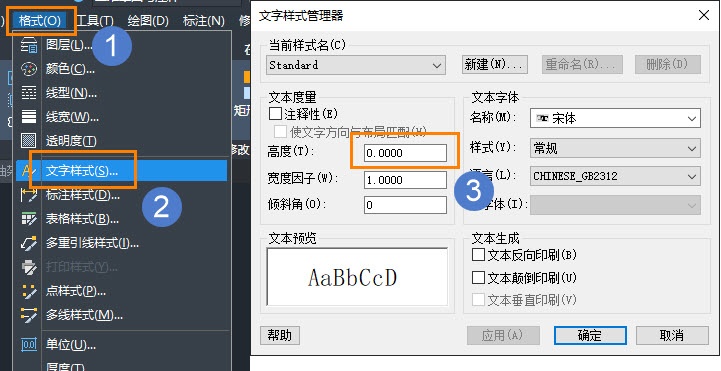

点击菜单【格式-文字样式】,在【字体样式】对话框,选择需要调整的样式名,将【高度】数值调整为【0】。
